Łańcuch ŁU-1÷11 (pojedynczy)
Najpopularniejszy sposób na ciśnieniowe lub bezciśnieniowe przejście szczelne
Wysokiej jakości standardowy produkt przeznaczony do wykonania uszczelnienia jednej rury przechodzącej przez wcześniej przygotowany otwór (w ścianie, stropie lub płycie fundamentowej), tuleję osadzoną na etapie wylewania przegrody budowlanej lub inna rurę. Zabezpiecza otwór, nie pozwala na przenikanie cieczy, wilgoci i gazów. Stosowane zarówno w budownictwie indywidualnym, jedno i wielorodzinnym, miejskim jak i przemysłowym.
- zapewnia szczelność aż do 25 metrów słupa wody,
- prosty intuicyjny montaż,
- wyrób dostępny „z półki”,
- wiele wersji wykonania.
Zastosowanie
Przeznaczenie:
- wodoszczelnego i/lub gazoszczelnego uszczelniania przestrzeni pomiędzy okrągłą rurą, kablem oraz przewodem a okrągłą rurą osłonową lub okrągłym otworem
Rodzaje rur:
- wszystkie gładkościenne rodzaje rur, wykonane z dowolnego materiału o dowolnej grubości ścianki, w przypadku osiowego ułożenia rury przewodowej w rurze osłonowej,
Stosowane w:
- w sieciach wodnych, gazowych, kanalizacyjnych, ciepłowniczych, elektrycznych, światłowodowych oraz przemysłowych.
UWAGA: uszczelnienie jest punktem stałym, nie jest podporą, nie może przenosić obciążenia poprzecznego wynikającego z ciężaru rury wraz z medium.
Cechy produktu
- Zakres średnic: średnica rury powyżej ⌀40mm,
- Ciśnienie robocze: max. 0,25 MPa,
- Odchylenie kątowe (osi rurociągu od osi otworu): max 1,25°,
- Temperatura pracy:
- EPDM (-30°C ÷ +100°C),
- EPDM-KTW (-30°C ÷ +100°C),
- NBR (-35°C ÷ +125°C),
- SILIKON (do +230°C).
OPTYMALIZACJA DOBORU ŁAŃCUCHA
Celem optymalnej pracy uszczelnienia proponujemy wykonanie otworów wg poniższych zasad:
Do DN 100 – ⌀ otworu = ⌀ zew. rury x (1,4 ÷ 1,6)
DN 100 ÷ DN 400 – ⌀ otworu = ⌀ zew. rury x (1,25 ÷ 1,4)
Powyżej DN 400 – ⌀ otworu = ⌀ zew. rury + (100 ÷ 200mm)
JAK ZAMAWIAĆ
Aby poprawnie zamówić (dobrać) uszczelnienie należy podać następujące informacje:
- rozmiar otworu lub średnica wewnętrzna rury osłonowej [mm],
- średnica zewnętrzna rury przewodowej [mm],
- materiał wykonania uszczelnienia,
- zalecamy kontakt z przedstawicielem firmy celem doboru właściwego łańcucha.
Dokumenty
Do produktu dostępne są następujące dokumenty dopuszczające do obrotu:
- Krajowa_Ocena_Techniczna_ITB-KOT-2017.0023_wydanie_2
- KDWU WZÓR – łańcuch uszczelniający 9-2022 09.05.2022
- Atest_higieniczny_LU_KTW_13.01.2023
- Atest materiałowy (na etapie składania zamówienia)
Materiały
Cechy materiałowe zostały opisane w tabeli pod schematami.

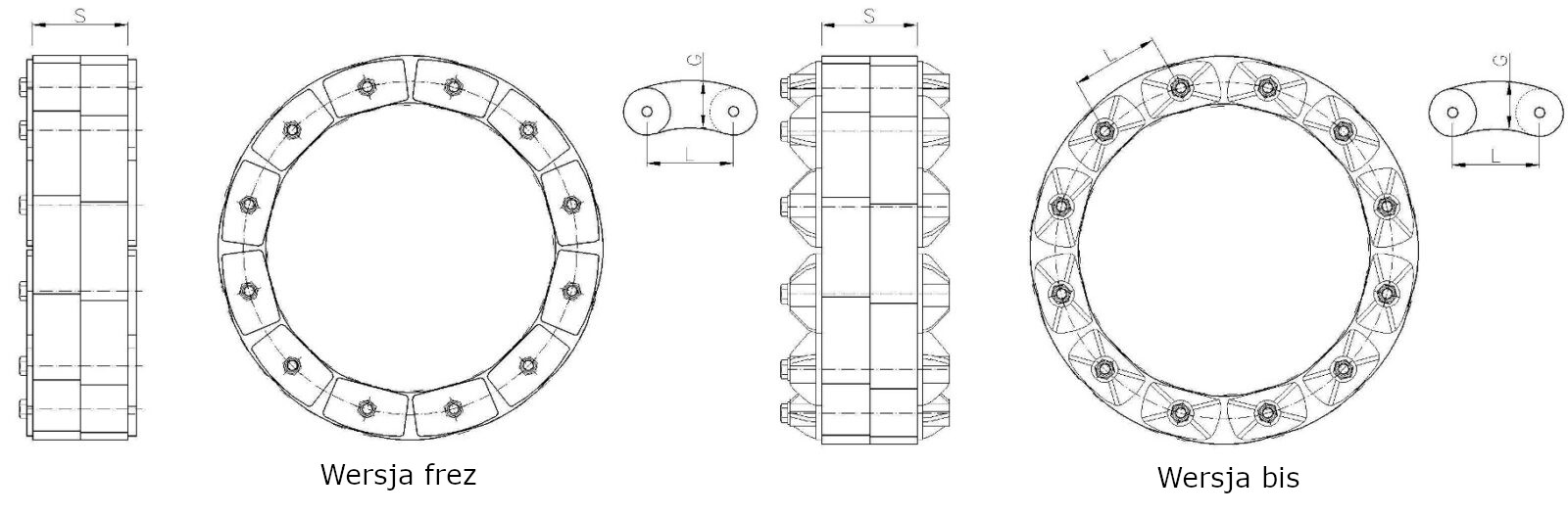

Tabela wymiarowa
| Symbol | Przestrzeń do uszczelnienia (różnica między średnicą otworu a średnicą rury) "W" | Długość ogniwa [mm] "L" | Grubość ogniwa [mm] "G" | Szerokość elastomeru [mm] "S" |
|---|---|---|---|---|
| ŁU - 1 | 26 ÷ 33 | 30 | 13 | 44 |
| ŁU - 2 | 32 ÷ 41 | 35 | 16 | 44 |
| ŁU - 3 | 40 ÷ 51 | 40 | 20 | 63 |
| ŁU - 4 | 50 ÷ 63 | 48 | 25 | 72 |
| ŁU - 5 | 62 ÷ 77 | 56 | 31 | 88 |
| ŁU - 6 | 76 ÷ 93 | 68 | 38 | 88 |
| ŁU - 7 | 92 ÷ 113 | 82 | 46 | 90 |
| ŁU - 8 | 112 ÷ 133 | 99 | 56 | 98 |
| ŁU - 9 | 132 ÷ 157 | 104 | 66 | 98 |
| ŁU - 10 | 156 ÷ 181 | 104 | 78 | 106 |
| ŁU - 11 | 180 ÷ 206 | 114 | 90 | 110 |
Tabela materiałowa (wersje wykonania)
| Symbol | Elastomer | Docisk | El. złączne |
|---|---|---|---|
| "A2" EPDM bis | EPDM | tworzywo | A2 |
| "A4" EPDM bis | EPDM | tworzywo | A4 |
| "Z" EPDM bis | EPDM | tworzywo | stal ocynkowana |
| "A4" KTW bis | EPDM-KTW | tworzywo | A4 |
| "A2" NBR bis | NBR | tworzywo | A2 |
| "A4" NBR bis | NBR | tworzywo | A4 |
| "A2" SILIKON (frez) | SILIKON | stal 1.4307 | A2 |
| "A4" SILIKON (frez) | SILIKON | stal 1.4404 | A4 |
| "A2" EPDM (frez) | EPDM | stal 1.4307 | A2 |
| "A4" EPDM (frez) | EPDM | stal 1.4404 | A4 |
| "A4" KTW (frez) | EPDM-KTW | stal 1.4404 | A4 |
| "A2" NBR (frez) | NBR | stal 1.4307 | A2 |
| "A4" NBR (frez) | NBR | stal 1.4404 | A4 |
