Zastosowanie

Przeznaczenie:

• wprowadzenie rury przewodowej do rury osłonowej (“rura w rurze”)
• odseparowanie rury przewodowej od osłonowej i zapewnienie właściwego dystansu między nimi

Wymagania montażowe:

• właściwy dobór typu i wysokości płozy uwzględniający długość przepustu, obciążenia, profil rurociągu oraz nieciągłości wynikające z rodzaju zastosowanych rur osłonowych (kielichy, łączenia, wypływki, przetopy itp.)

Stosowane:

• w sieciach wodnych, kanalizacyjnych, ciepłowniczych przemysłowych i innych

Nie zalecana do karbowanych rur przewodowych

Cechy produktu

• Zakres średnic: powyżej ⌀ 471 mm

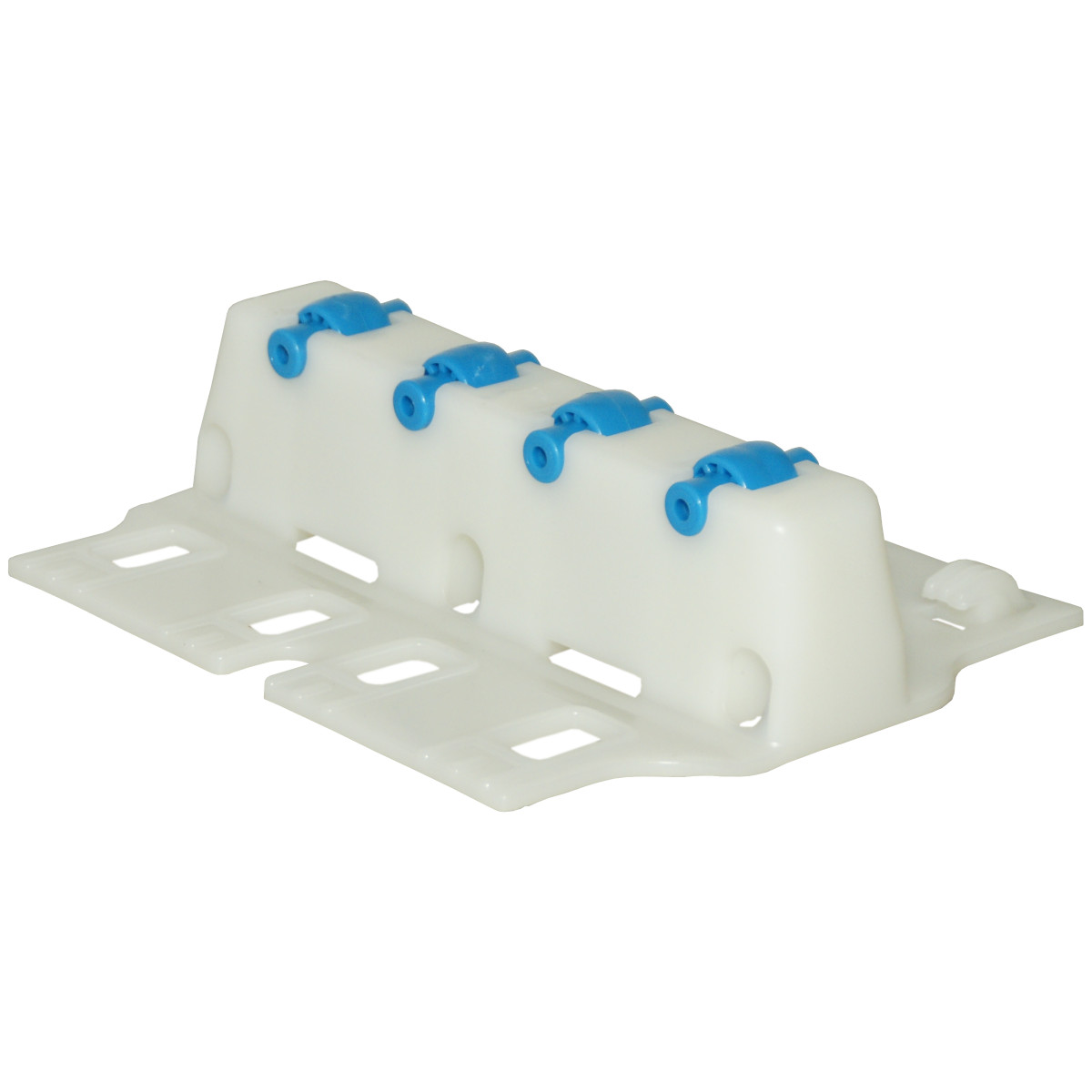

• Wysokość płozy z rolkami: 32, 50, 70, 100, 160, 210 mm
• Szerokość płozy: 236mm
• Rolka wystaje poza element nośny o: 7 mm
• Obciążenie statyczne obwodu: max 3200 kg
• Temperatura pracy: -20 °C  do +60 °C
• Elementy metalowe: TAK

JAK ZAMAWIAĆ

Aby poprawnie zamówić (dobrać) płozę należy podać następujące informacje:

• średnica wewnętrzna rury osłonowej podana w [mm]
• średnica zewnętrzna rury przewodowej podana w [mm]
• materiał rury osłonowej i przewodowej
• długość przepustu podana w [m]
• projektowane obciążenie
• inne istotne informacje mogące wpłynąć na poprawny dobór płozy (profil rurociągu, łączenia rur, kielichy itp.)

Dokumenty

Do produktu dostępne są następujące dokumenty dopuszczające do obrotu:

• Krajowa_Ocena_Techniczna_ITB-KOT-2017.0023_wydanie_2
• KDWU WZÓR – płoza dystansowa 10-2022 09.05.2022

Materiały

WYKONANIE STANDARDOWE

• Element: PE HD
• Rolka: PE HD (4szt. / element)

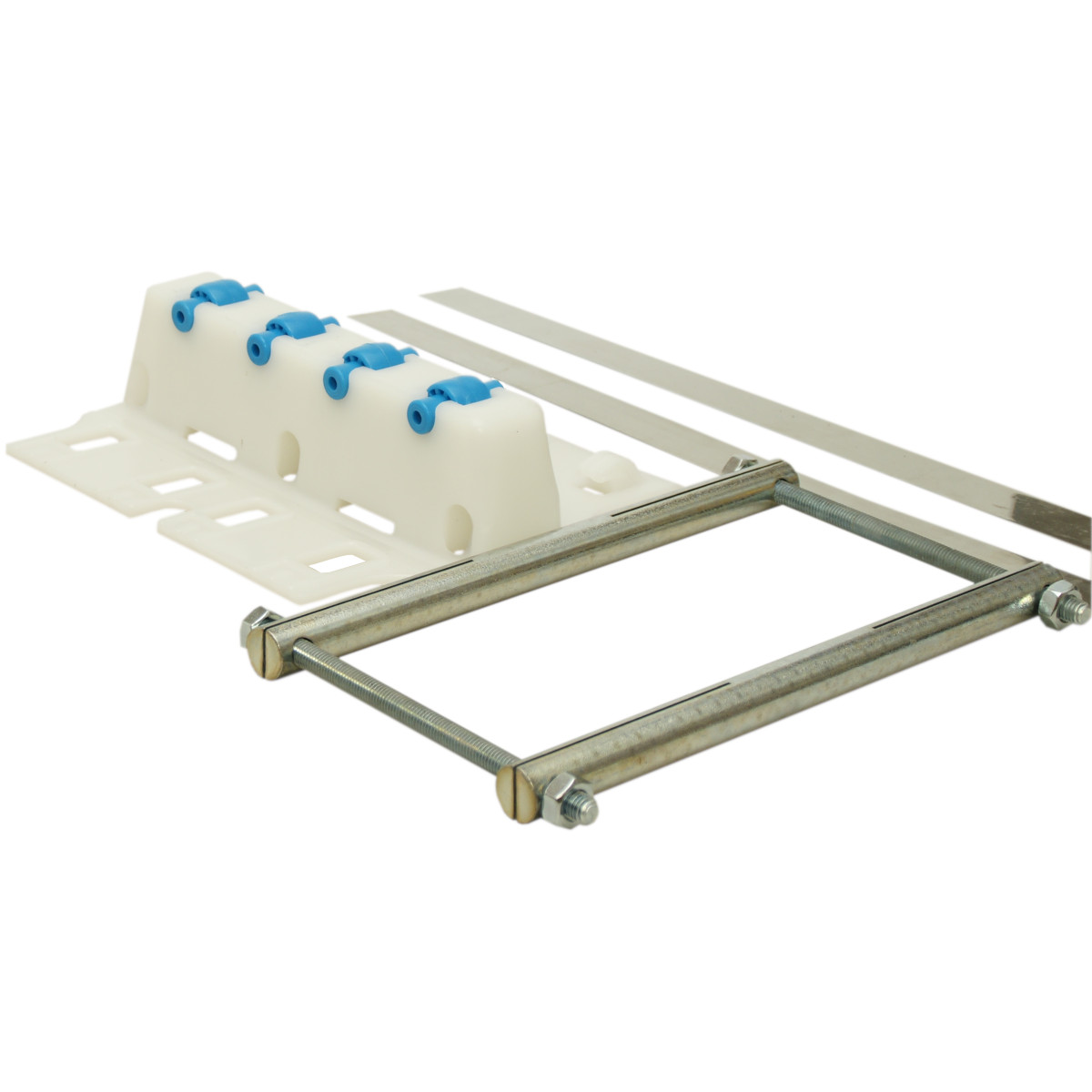

• Zamek: stal 1.4307 (taśma – 2szt), stal ocynkowana (pręt zamka – 2szt, pręt gwintowany M10x180 – 2szt, nakrętka do M10 – 4szt) / obwód

DOSTĘPNE MATERIAŁY:

• Element: PE HD
• Rolka: PE HD (4szt. / element)
• Zamek: stal 1.4307 (taśma – 2szt, pręt zamka – 2szt), A2 (pręt gwintowany M10x180 – 2szt, nakrętka do M10 – 4szt) / obwód
