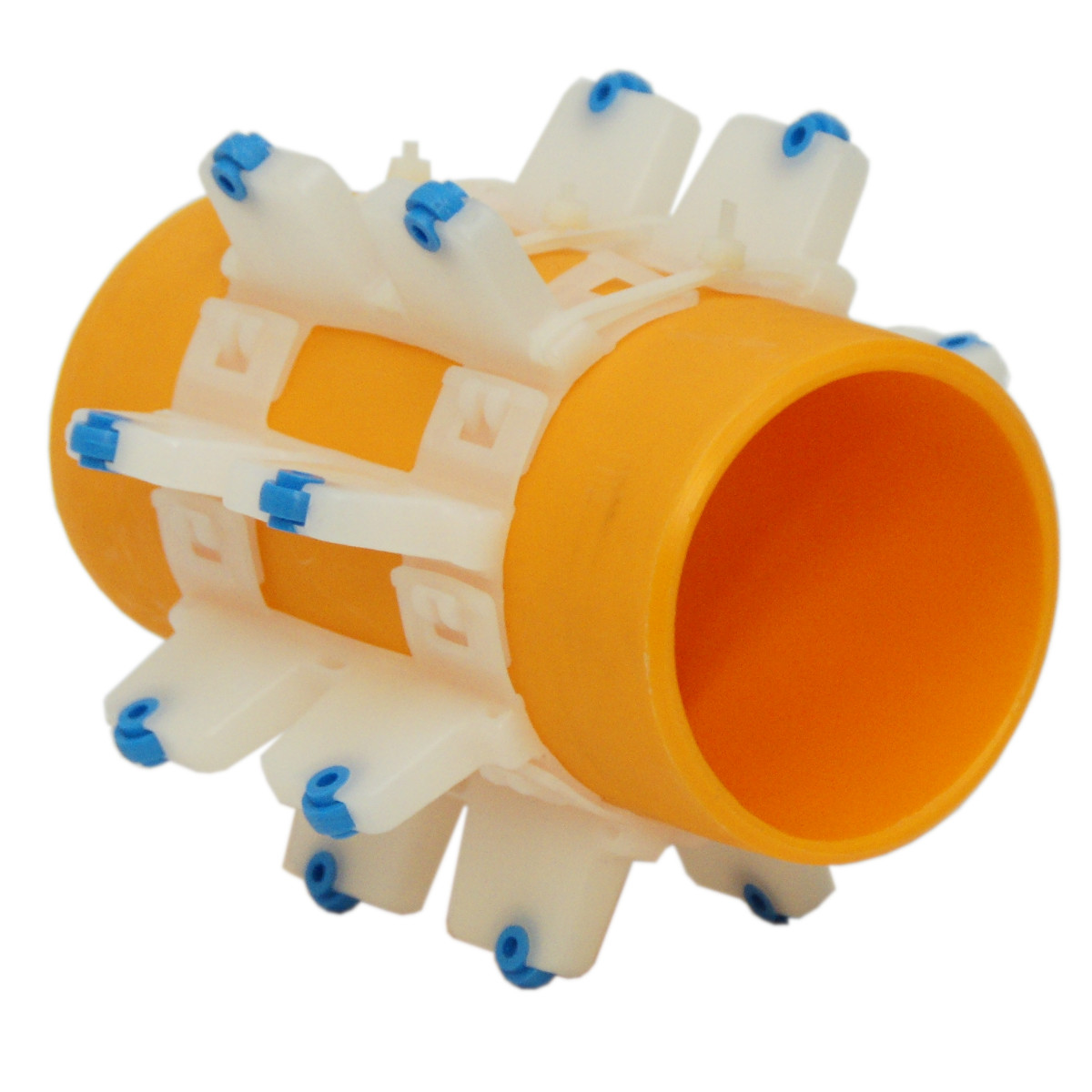

Płoza „BR”
Płozy dystansowe przeznaczone do prawidłowego i bezpiecznego wykonywania przepustów czyli wprowadzania rury przewodowej o średnicy w zakresie ⌀ 32 mm ÷ ⌀ 173 mm do rury osłonowej lub przewiertowej .
- pozycjonują rurę przewodową w osłonowej
- nie uszkadzają powłok antykorozyjnych i izolacyjnych
- łatwe, szybkie w montażu („click” i opaska zaciskowa)
- nie posiadają elementów metalowych
- zapewniają izolację elektryczną między rurami
- wyposażone w niebieskie rolki
- nośność do 200kg
- dostępny „od ręki”
Zastosowanie
Przeznaczenie:
- wprowadzanie rury przewodowej do rury osłonowej (“rura w rurze”)
- odseparowanie rury przewodowej od osłonowej i zapewnienie właściwego dystansu między nimi
Wymagania montażowe:
- właściwy dobór typu i wysokości płozy uwzględniający długość przepustu, obciążenia, profil rurociągu oraz nieciągłości wynikające z rodzaju zastosowanych rur osłonowych (kielichy, łączenia, wypływki, przetopy itp.)
Stosowane:
- w sieciach wodnych, gazowych, kanalizacyjnych, ciepłowniczych oraz przemysłowych
Nie zalecana do karbowanych rur przewodowych
Cechy produktu
- Zakres średnic: ⌀32 ÷ ⌀173 mm
- Wysokość płozy z rolkami: 15, 25, 35, 45 mm
- Szerokość płozy: 100 mm
- Rolka wystaje poza element nośny o: 3,5 mm
- Obciążenie statyczne obwodu: max 200 kg
- Temperatura pracy: -20 °C do +60 °C
- Długość jednego przepustu: max 60 m
- Elementy metalowe: NIE
JAK ZAMAWIAĆ
Aby poprawnie zamówić (dobrać) płozę należy podać następujące informacje:
- średnica wewnętrzna rury osłonowej podana w [mm]
- średnica zewnętrzna rury przewodowej podana w [mm]
- materiał rury osłonowej i przewodowej
- długość przepustu podana w [m]
- projektowane obciążenie
- inne istotne informacje mogące wpłynąć na poprawny dobór płozy (profil rurociągu, łączenia rur, kielichy itp.)
Dokumenty
Do produktu dostępne są następujące dokumenty dopuszczające do obrotu:
Materiały
- Element: PE HD
- Rolka: PE HD (2szt. / element)
- Zamek: Opaska nylonowa (3 szt. / obwód)
| Średnica zewnętrzna rury przewodowej Dz [mm] | Ilość elementów [szt] |
|---|---|
| 32 - 37 | 3 |
| 38 - 48 | 4 |
| 49 - 58 | 5 |
| 59 - 69 | 6 |
| 70 - 79 | 7 |
| 80 - 90 | 8 |
| 91 - 101 | 9 |
| 102 - 111 | 10 |
| 112 - 121 | 11 |
| 122 - 132 | 12 |
| 133 - 142 | 13 |
| 143 - 152 | 14 |
| 153 - 163 | 15 |
| 164 - 173 | 16 |
