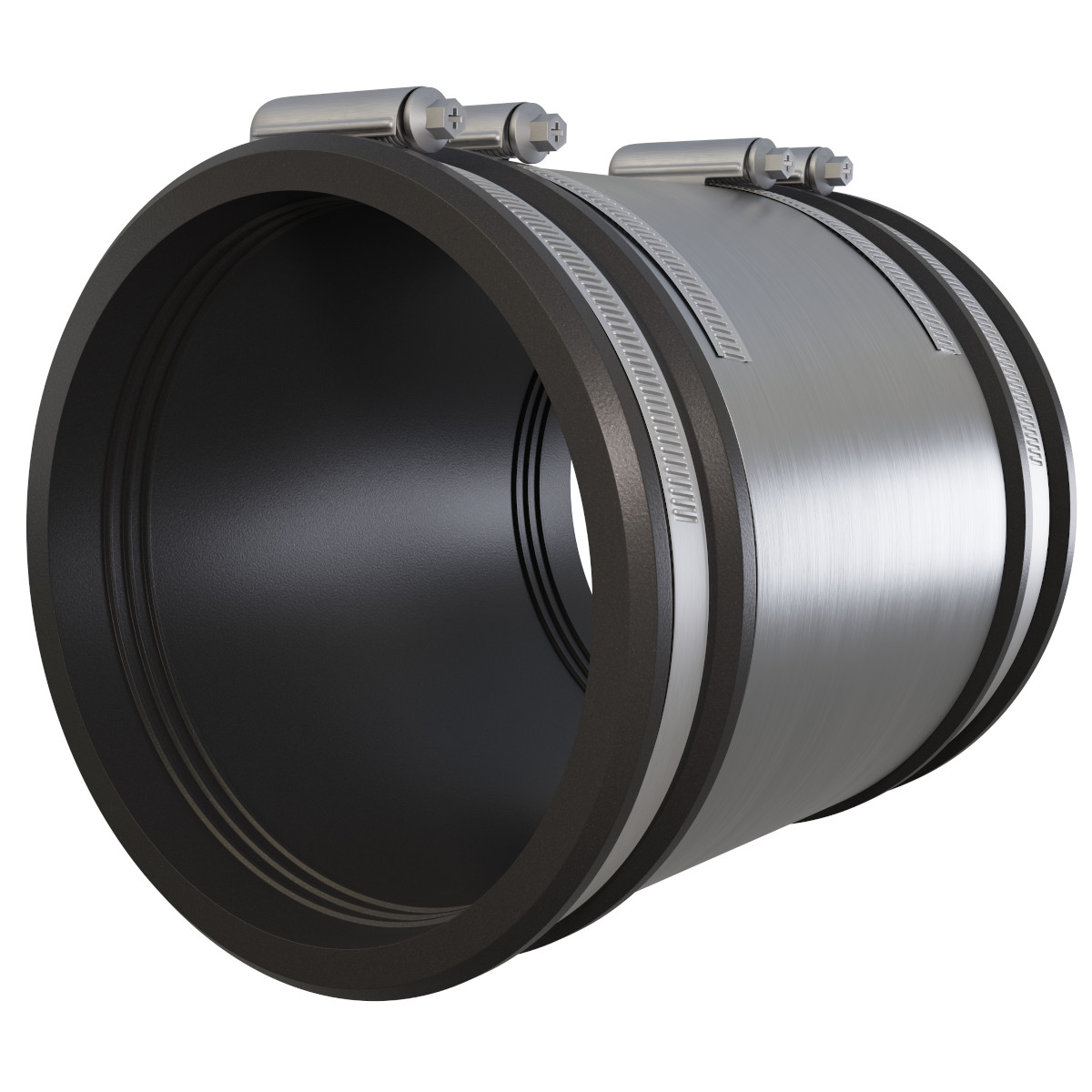

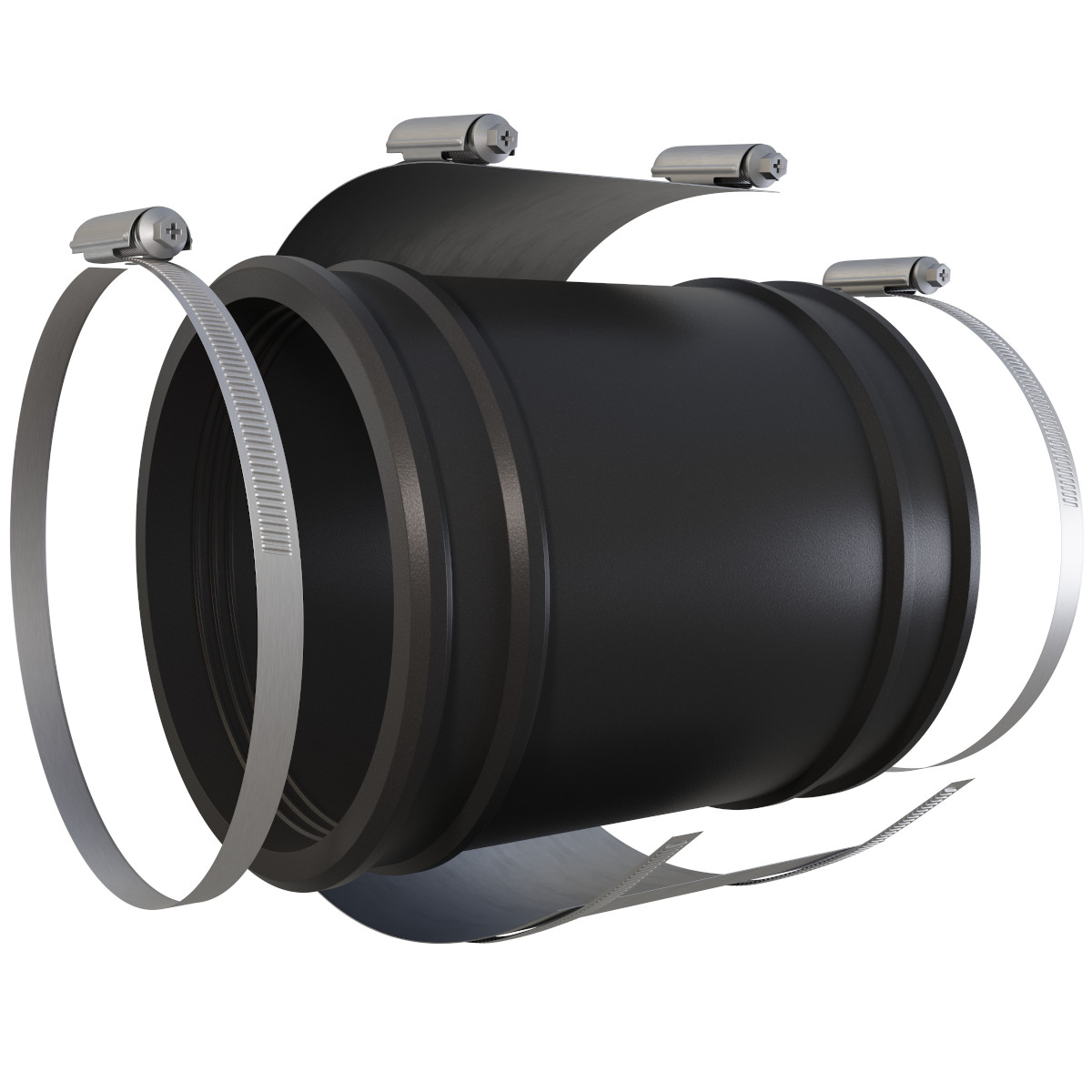

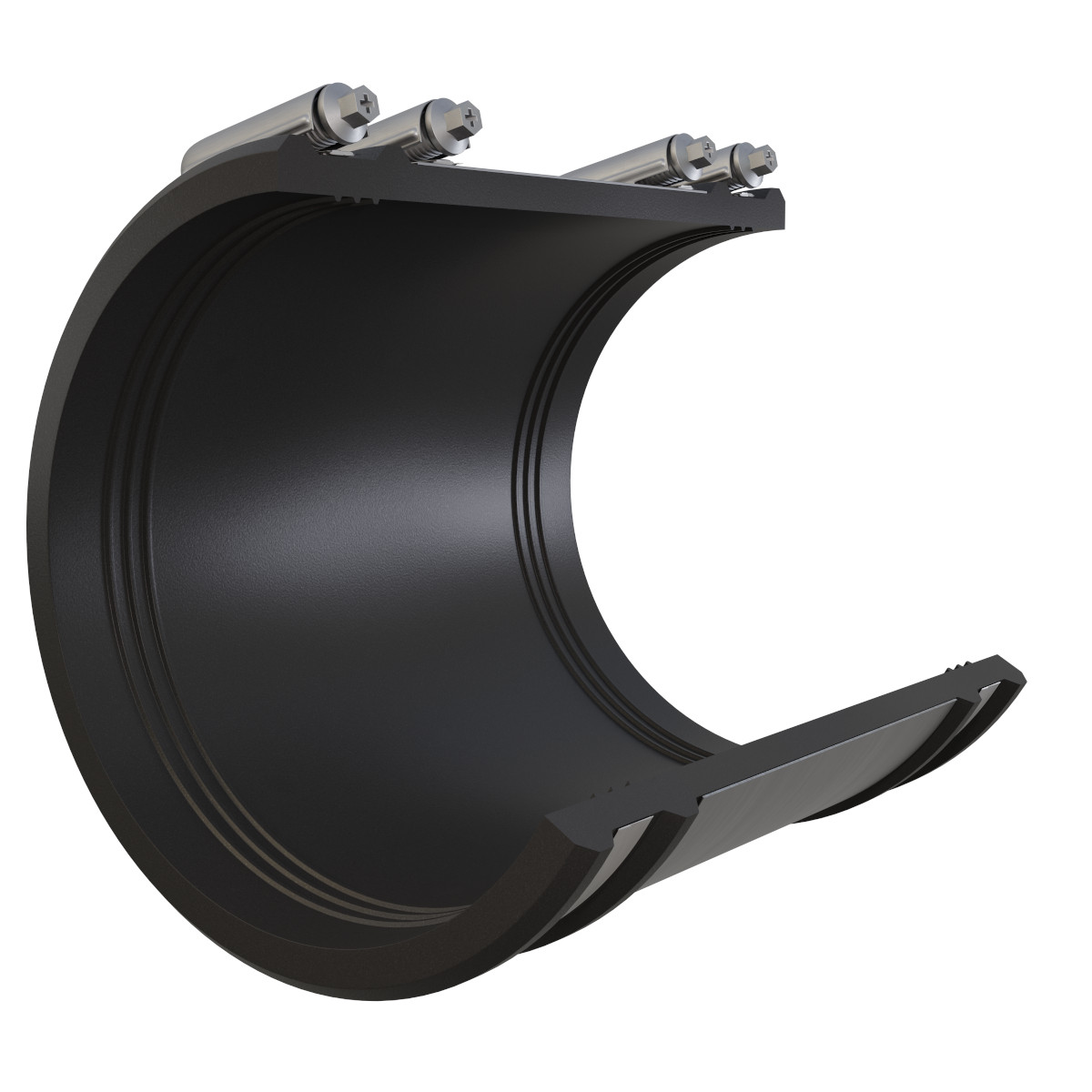

GZ 110-180

Łącznik adaptacyjny typu „GZ” przeznaczony jest do wykonania bezciśnieniowego połączenia dwóch rur nie wyposażonych w kielichy lub inne dedykowane systemy łączenia. Łączone rury nie muszą być wykonane z tego samego materiału a ich średnice mogą się różnic max o 5 mm. Nadaje się do łączenia rur wykonanych z kamionki, PCV, PE, betonu, żeliwa jaki i  kanalizacji sanitarnej, deszczowej.

rysunek karta produktu instrukcja

Zastosowanie

Przeznaczenie:

  • do bezciśnieniowego wodoszczelnego i/lub gazoszczelnego łączenia rur, o jednakowej średnicy zewnętrznej.

Rodzaje rur:

  • wszystkie gładkościenne rodzaje rur, wykonane z dowolnego materiału o dowolnej grubości ścianki,
  • łączone rury mogą być wykonane z różnych materiałów, muszą mieć jednakową średnicę i być ułożone osiowo względem siebie.

Stosowane w:

  • bezciśnieniowych, grawitacyjnych sieciach kanalizacji deszczowej,
  • bezciśnieniowych, grawitacyjnych sieciach kanalizacji komunalnej.

Cechy produktu

  • Zakres średnic: ⌀100 mm ÷ ⌀185 mm,
  • Ciśnienie robocze: 0,05 MPa,
  • Temperatura pracy:
  • EPDM (-30°C ÷ +100°C),
  • NBR (-35°C ÷ +125°C),
  • SILIKON (do +230°C).



JAK ZAMAWIAĆ

Aby poprawnie zamówić (dobrać) uszczelnienie należy podać następujące informacje:

  • średnice zewnętrzne rur  [mm],
  • ułożenie rur względem siebie,
  • materiał wykonania.



Dokumenty

Do produktu dostępne są następujące dokumenty dopuszczające do obrotu:

Materiały

WYKONANIE STANDARDOWE:

  • Uszczelnienie: guma EPDM
  • Elementy stalowe: stal 1.4307
  • Śruby: A2

DOSTĘPNE MATERIAŁY:

  • Uszczelnienie: guma EPDM, NBR, SILIKON
  • Elementy stalowe: stal 1.4307
  • Śruby: A2Atest materiałowy (na etapie składania zamówienia)

Tabela wymiarowa

SymbolZakres średnic D1[mm]Długość złącza L [mm]
GZ 110⌀100 ÷ ⌀110100
GZ 120⌀111 ÷ ⌀125120
GZ 140⌀126 ÷ ⌀145120
GZ 160⌀146 ÷ ⌀165150
GZ 180⌀166 ÷ ⌀185150
