Uszczelnienie GP-WK

Ciśnieniowe lub bezciśnieniowe przejście szczelne

Wysokiej jakości produkt przeznaczony do wykonania uszczelnienia kilku rur lub kabli przechodzących przez otwór w ścianie, stropie, płycie fundamentowej lub rurę. Zabezpiecza otwór, nie pozwala na przenikanie wody, wilgoci i  gazów.  Stosowane zarówno w budownictwie indywidualnym, jedno i wielorodzinnym, miejskim jak i przemysłowym. Prosty intuicyjny montaż, szybka dostawa

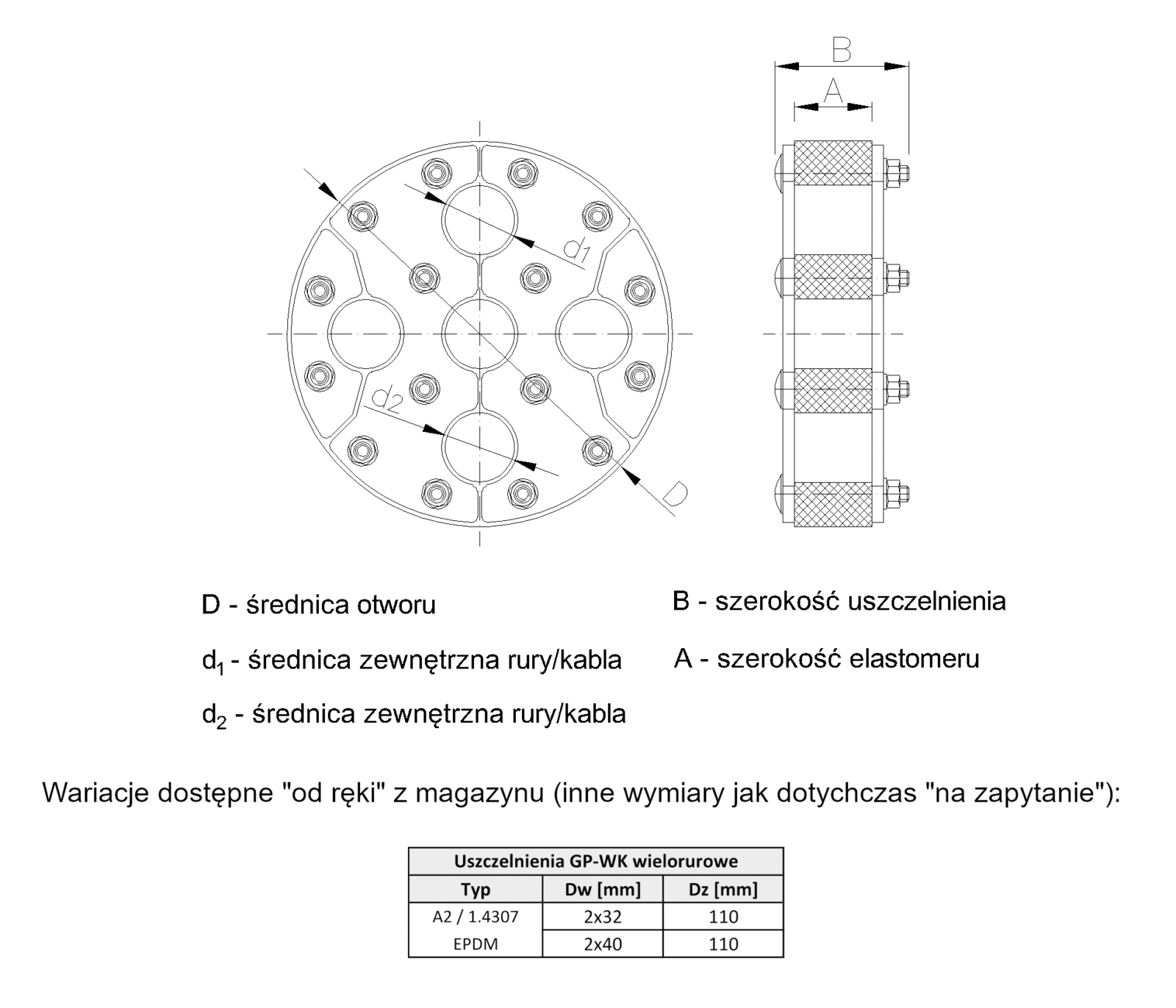

rysunek karta produktu instrukcja

Zastosowanie

Przeznaczenie:

  • wodoszczelne i/lub gazoszczelne uszczelnianie przestrzeni pomiędzy rurami, kablami lub przewodami a okrągłą rurą osłonową lub okrągłym, gładkim otworem gdy ich odchylenie kątowe między osiami nie przekracza 2°,

Wymagania montażowe:

  • OTWÓR – gładki otwór bez wzdłużnych rowków lub rura o gładkiej powierzchni wewnętrznej o minimalnej długości 60 mm,
  • RURY – wszystkie gładkościenne rodzaje rur, kabli oraz przewodów wykonanych z dowolnego materiału o dowolnej grubości ścianki,
  • montowane na etapie wykonywania przejścia szczelnego lub gdy przejście już istnieje.

Stosowane w:

  • w sieciach elektrycznych, światłowodowych, wodnych, gazowych, kanalizacyjnych, ciepłowniczych oraz przemysłowych.

UWAGA: uszczelnienie jest punktem stałym, nie jest podporą, nie może przenosić obciążenia poprzecznego wynikającego z ciężaru rury wraz z medium.

Cechy produktu

  • Zakres średnic zewnętrznych uszczelnienia: ⌀65 mm ÷ ⌀3000 mm,
  • Ciśnienie robocze: max. 0,25 MPa,
  • Odchylenie kątowe (osi rurociągu od osi otworu): max 2°,
  • Możliwość podzielenia: Zawsze dzielone,
  • Temperatura pracy:
  • EPDM (-30°C ÷ +100°C),
  • EPDM-KTW (-30°C ÷ +100°C),
  • NBR (-35°C ÷ +125°C),
  • SILIKON (do +230°C).





JAK ZAMAWIAĆ

Aby poprawnie zamówić (dobrać) uszczelnienie należy podać następujące informacje:

  • rozmiar otworu lub średnica wewnętrzna rury osłonowej podana w [mm],
  • średnice zewnętrzne rur przewodowych podane w [mm],
  • materiał wykonania uszczelnienia,
  • zalecamy kontakt z przedstawicielem firmy celem doboru właściwego uszczelnienia,
  • Uszczelnienie zawsze wykonywane jest w wersji DZIELONEJ.

Dokumenty

Do produktu dostępne są następujące dokumenty dopuszczające do obrotu:

Materiały

WYKONANIE STANDARDOWE:

  • Uszczelnienie: guma EPDM,
  • Płyty dociskowe: stal 1.4307,
  • Elementy złączne: A2.

DOSTĘPNE MATERIAŁY:

  • Uszczelnienie: guma EPDM, EPDM KTW, NBR, SILIKON,
  • Płyty dociskowe: stal 1.4307, 1.4404,
  • Elementy złączne: A2, A4.
