Zastosowanie

Przeznaczenie:

• wykonywanie bezciśnieniowych wodoszczelnych i/lub gazoszczelnych przejść rur, kabli oraz przewodów przez ściany, stropy oraz płyty fundamentowe o minimalnej grubości 100 mm,

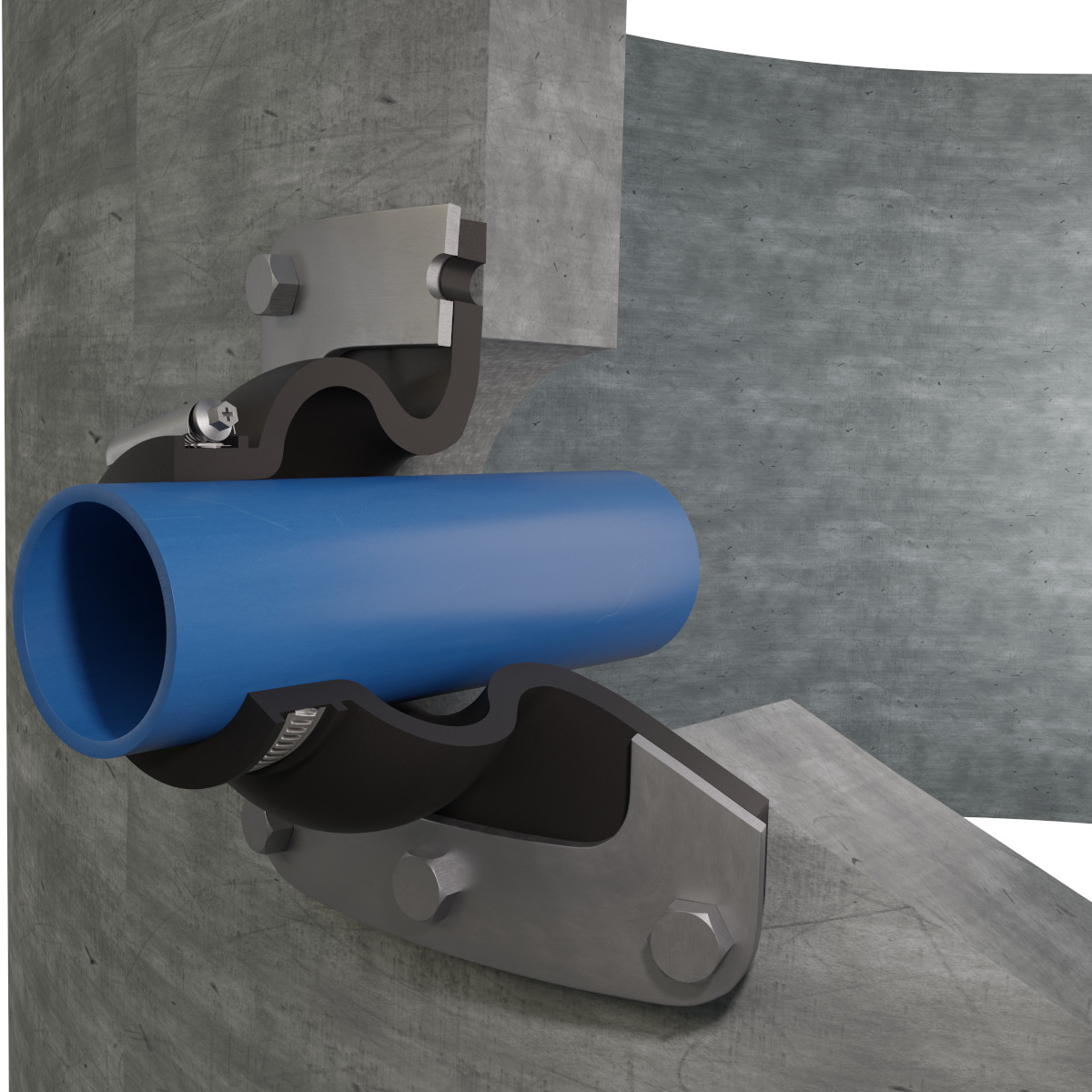

• wykonywania bezciśnieniowych, wodoszczelnych i/lub gazoszczelnych połączeń rurociągów ze zbiornikami lub studzienkami o przekroju okrągłym,
• mogą być montowane w istniejących przegrodach,
• mogą być stosowane dla rur, kabli oraz przewodów ułożonych osiowo lub nie-osiowo w otworze oraz pod kątem,

Rodzaje rur:

• wszystkie rodzaje rur, wykonane z dowolnego materiału o dowolnej grubości ścianki o gładkiej powierzchni zewnętrznej w zakresie podanym w tabeli wymiarowej, z wyłączeniem rur karbowanych.

Stosowane w:

• w sieciach wodnych, gazowych, ciepłowniczych, kanalizacyjnych, przemysłowych i innych.

Cechy produktu

• Ciśnienie robocze: -0,5bar – +0,5bar,
• Odchylenie kątowe: max 12°,
• Pozwala na ruch uszczelnianej rury: TAK,
• Temperatura pracy:

• EPDM (-30°C ÷ +100°C),
• NBR (-35°C ÷ +125°C),
• SILIKON (do +230°C).

JAK ZAMAWIAĆ

Aby poprawnie zamówić (dobrać) uszczelnienie należy podać następujące informacje:

• średnica otworu  [mm],
• średnica elementu do którego uszczelnienie będzie przykręcane [mm],
• zewnętrzna średnica rury przewodowej [mm],
• materiał wykonania.

Dokumenty

Do produktu dostępne są następujące dokumenty dopuszczające do obrotu:

• Krajowa_Ocena_Techniczna_ITB-KOT-2017.0023_wydanie_2
• KDWU WZÓR – przejście szczelne RTR(wersja B) 7-2-2022 09.05.2022
• Świadectwo Odbioru 3.1 wg PN-EN 10204 (na etapie składania zamówienia) – odpłatnie

Materiały

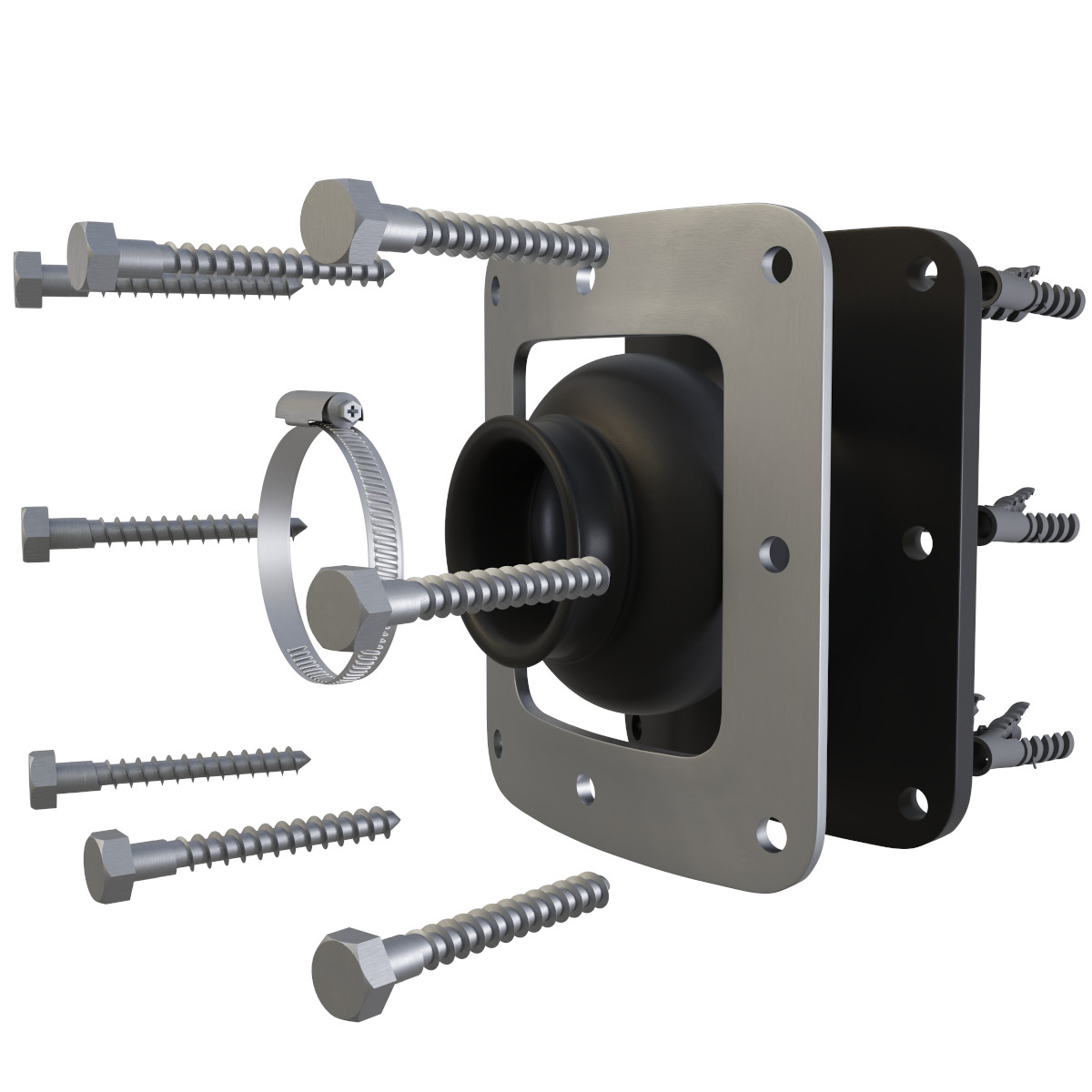

WYKONANIE STANDARDOWE:

• Uszczelnienie: guma EPDM,
• Pierścień: stal 1.4307,
• Opaska: W2 (1.4301 + ocynkowana śruba),
• Kołek mocujący: A2 + PE.

DOSTĘPNE MATERIAŁY:

• Uszczelnienie: guma EPDM, NBR, SILIKON,
• Pierścień: stal 1.4307, 1.4404,
• Opaska: W2 (1.4301 + ocynkowana śruba), W5 (1.4401+śruba A4),
• Kołek mocujący: A2 + PE, A4 + PE.
