Uszczelnienie „RTR-A”

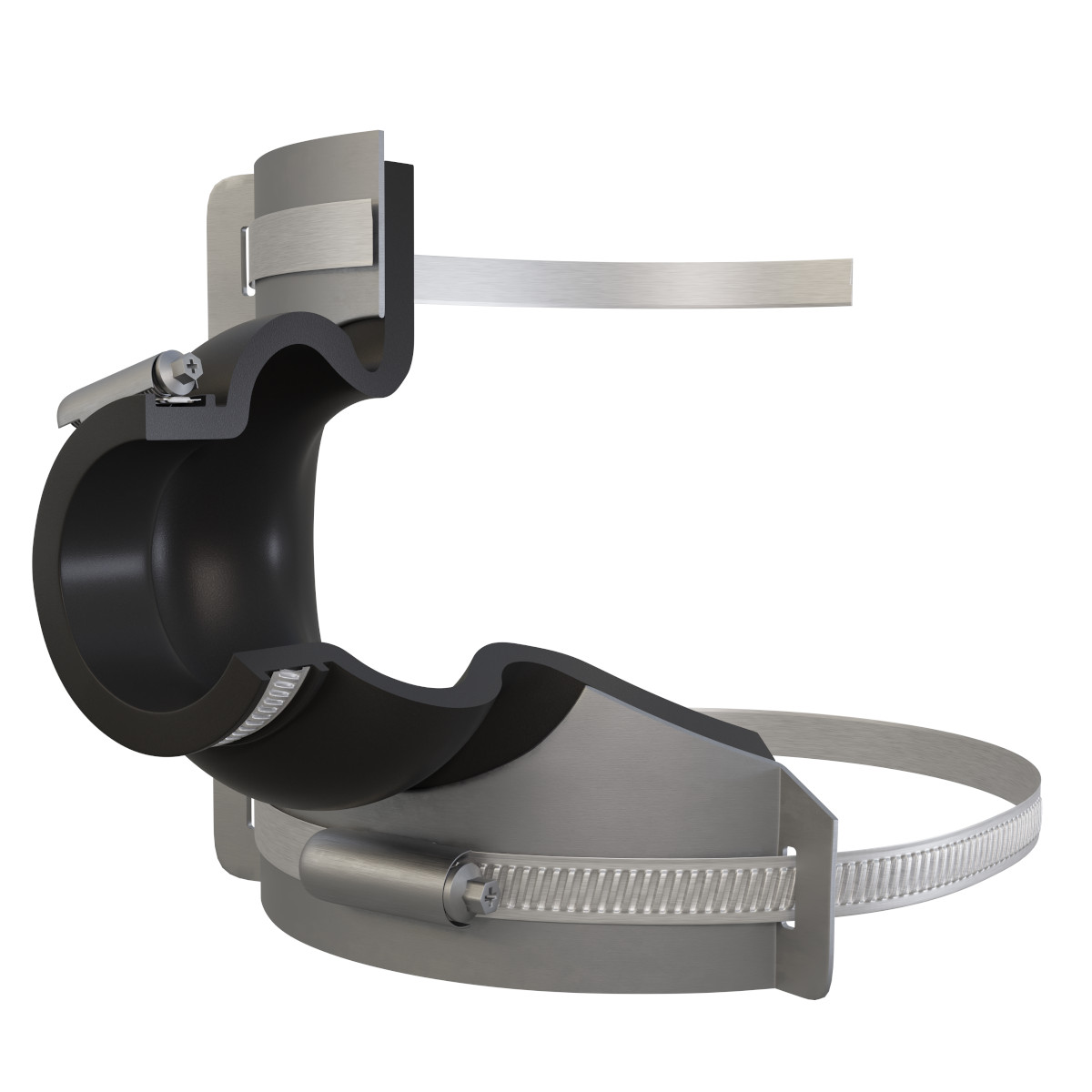

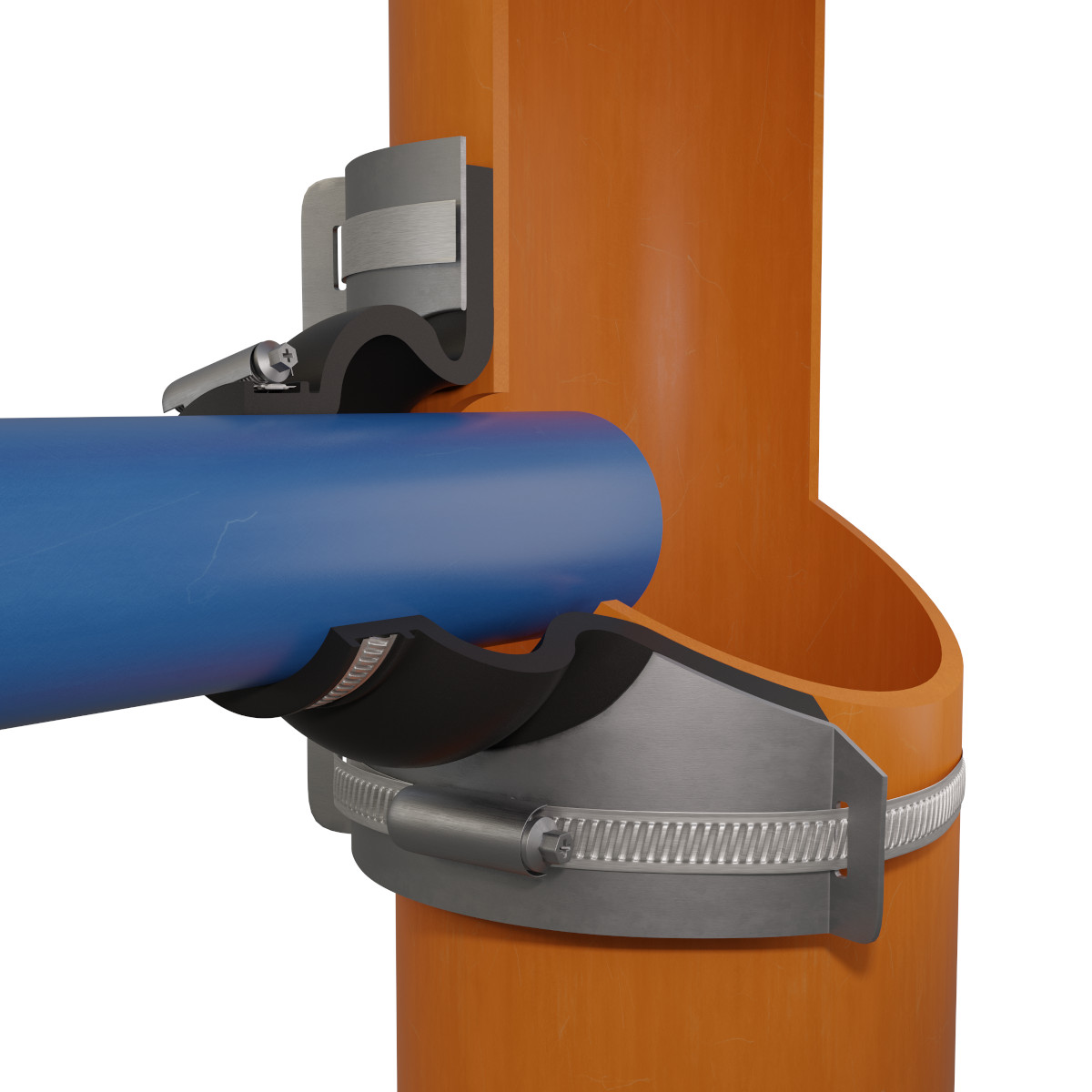

Bezciśnieniowe przejście szczelne „RTR-A” to nowoczesny i niezawodny sposób wykonania rozgałęzienia sieci, odejścia rurociągami do innych rurociągów o większej średnicy oraz włączania się rurociągami do studni studzienek wodomierzowych o przekroju okrągłym.

rysunek

Zastosowanie

Przeznaczenie:

  • wykonywanie bezciśnieniowych, wodoszczelnych i/lub gazoszczelnych połączeń rurociągów oraz ich połączeń ze zbiornikami lub studzienkami,
  • mogą być montowane w istniejących przegrodach,

Rodzaje rur:

  • wszystkie rodzaje rur, wykonane z dowolnego materiału o dowolnej grubości ścianki o gładkiej powierzchni zewnętrznej w zakresie podanym w tabeli wymiarowej, z wyłączeniem rur karbowanych.

Stosowane w:

  • w sieciach wodnych, gazowych, ciepłowniczych, kanalizacyjnych, przemysłowych i innych.

Cechy produktu

  • Ciśnienie robocze: -0,5bar – +0,5bar,
  • Odchylenie kątowe: max 12°,
  • Pozwala na ruch uszczelnianej rury: TAK,
  • Temperatura pracy:
  • EPDM (-30°C ÷ +100°C),
  • NBR (-35°C ÷ +125°C),
  • SILIKON (do +230°C).



JAK ZAMAWIAĆ

Aby poprawnie zamówić (dobrać) uszczelnienie należy podać następujące informacje:

  • zewnętrzna średnica rury głównej  [mm],
  • zewnętrzna średnica rury dołączanej [mm],
  • materiał wykonania.

Dokumenty

Do produktu dostępne są następujące dokumenty dopuszczające do obrotu:

Materiały

WYKONANIE STANDARDOWE:

  • Uszczelnienie: guma EPDM
  • Pierścień: stal 1.4307
  • Opaska: W2 (1.4307 + ocynkowana śruba)

DOSTĘPNE MATERIAŁY:

  • Uszczelnienie: guma EPDM, NBR, SILIKON
  • Pierścień: stal 1.4307, 1.4404
  • Opaska: W2 (1.4307 + ocynkowana śruba), W5 (1.4404+śruba A4)

Tabela doboru

DNŚrednica zewn. dołączanego rurociągu D1[mm]Średnica zewnętrzna głównej rury Dz [mm]
2532 - 35≥90
3240 - 44≥90
4048 - 52≥100
5060 - 65≥125
6575 - 78≥140
8088 - 94≥140
100108 - 116≥180
125125 - 140≥250
150158 - 172≥300
200200 - 225≥350
