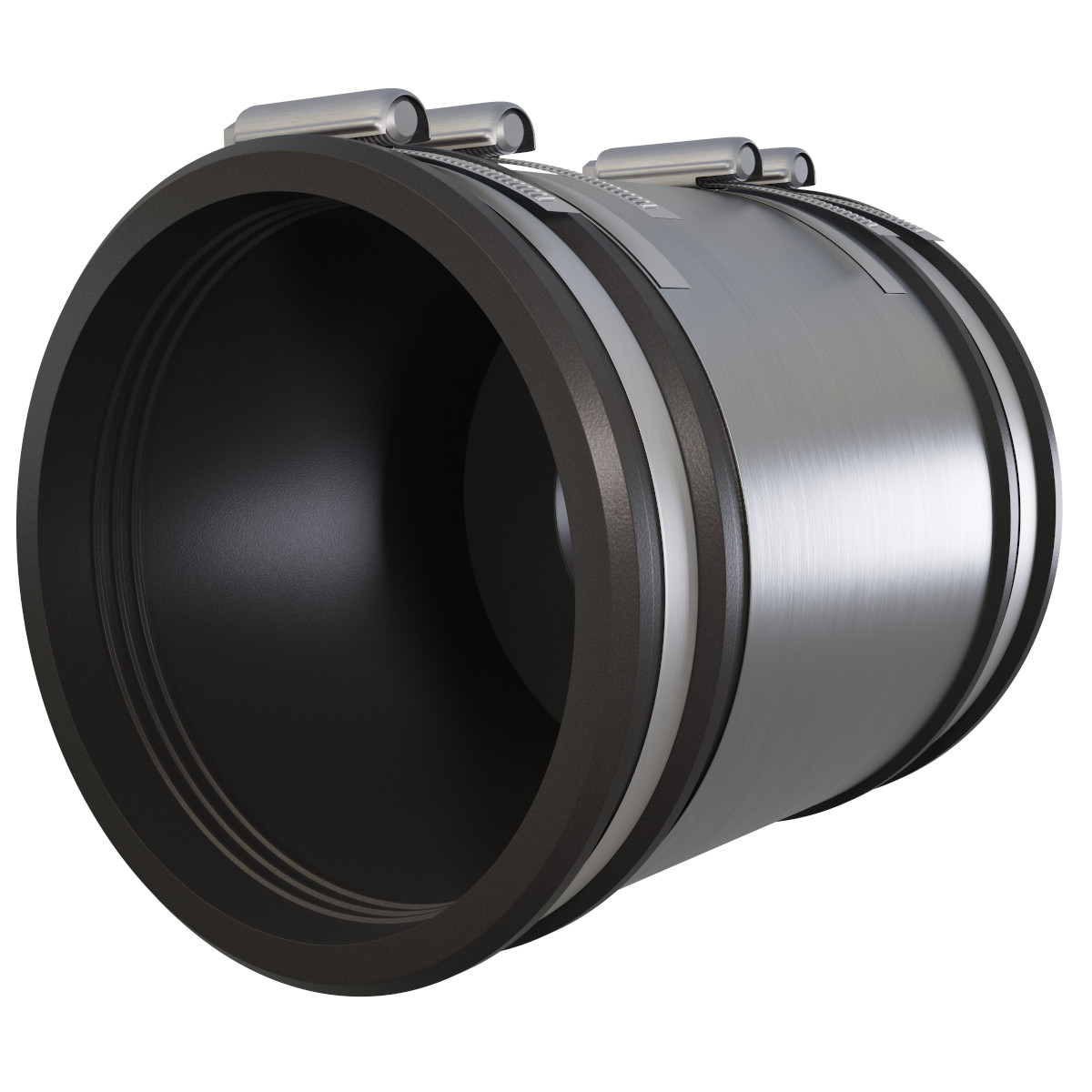

GZ + WKŁADKA REDUKCYJNA L=40
Łącznik adaptacyjny typu „GZ + WKŁADKA REDUKCYJNA L=40” przeznaczony jest do wykonania bezciśnieniowego osiowego połączenia dwóch rur o różnych średnicach nie wyposażonych w kielichy lub inne dedykowane systemy łączenia. Dzięki wkładce redukcyjnej wykonanej pod konkretny przypadek można połączyć rury o dowolnych średnicach, ułożonych względem siebie nie osiowo, jak i zlicowane względem siebie. Łączone rury nie muszą być wykonane z tego samego materiału. Nadaje się do łączenia rur wykonanych z kamionki, PCV, PE, betonu, żeliwa jaki i kanalizacji sanitarnej, deszczowej o średnicach opisanych w tabeli.
Zastosowanie
Przeznaczenie:
- do bezciśnieniowego wodoszczelnego i/lub gazoszczelnego łączenia rur, o różnych średnicach dla których, standardowe rozwiązania nie mogą być stosowane
Rodzaje rur:
- wszystkie gładkościenne rodzaje rur, wykonane z dowolnego materiału o dowolnej grubości ścianki
- łączone rury mogą być wykonane z różnych materiałów, mieć różną średnicę, mogą być ułożone nie osiowo względem siebie
Stosowane w:
- bezciśnieniowych, grawitacyjnych sieciach kanalizacji deszczowej,
- bezciśnieniowych, grawitacyjnych sieciach kanalizacji komunalnej.
Cechy produktu
- Zakres średnic: ⌀100 mm ÷ ⌀380 mm
- Ciśnienie robocze: 0,025 MPa
- Temperatura pracy:
- EPDM (-30°C ÷ +100°C)
- NBR (-35°C ÷ +125°C)
JAK ZAMAWIAĆ
Aby poprawnie zamówić (dobrać) uszczelnienie należy podać następujące informacje:
- średnice zewnętrzne rur [mm],
- ułożenie rur względem siebie,
- materiał wykonania,
- wyrób wykonywany na zamówienie (zalecamy kontakt z przedstawicielem firmy).
Dokumenty
Do produktu dostępne są następujące dokumenty dopuszczające do obrotu:
- Krajowa_Ocena_Techniczna_ITB-KOT-2017.0023_wydanie_2
- KDWU WZÓR – łącznik adaptacyjny GZ 2-2022 09.05.2022
- Atest materiałowy (na etapie składania zamówienia)
Materiały
WYKONANIE STANDARDOWE:
- Uszczelnienie: guma EPDM
- Elementy stalowe: stal 1.4307
- Śruby: A2
DOSTĘPNE MATERIAŁY:
- Uszczelnienie: guma EPDM, NBR
- Elementy stalowe: stal 1.4307, 1.4404
- Śruby: A2, A4
Tabela wymiarowa
| Symbol | Zakres średnic D1[mm] | Długość złącza L [mm] | Standardowa szerokość wkładki redukcyjnej [mm] |
|---|---|---|---|
| GZ 110 | ⌀100 ÷ ⌀110 | 100 | 40 |
| GZ 120 | ⌀111 ÷ ⌀125 | 120 | 40 |
| GZ 140 | ⌀126 ÷ ⌀145 | 120 | 40 |
| GZ 160 | ⌀146 ÷ ⌀165 | 150 | 40 |
| GZ 180 | ⌀166 ÷ ⌀185 | 150 | 40 |
| GZ 200 | ⌀186 ÷ ⌀200 | 150 | 40 |
| GZ 220 | ⌀201 ÷ ⌀220 | 180 | 40 |
| GZ 240 | ⌀221 ÷ ⌀235 | 180 | 40 |
| GZ 250 | ⌀236 ÷ ⌀247 | 180 | 40 |
| GZ 260 | ⌀248 ÷ ⌀265 | 180 | 40 |
| GZ 280 | ⌀266 ÷ ⌀290 | 180 | 40 |
| GZ 310 | ⌀291 ÷ ⌀315 | 200 | 40 |
| GZ 330 | ⌀316 ÷ ⌀340 | 200 | 40 |
| GZ 360 | ⌀341 ÷ ⌀365 | 200 | 40 |
| GZ 380 | ⌀366 ÷ ⌀395 | 200 | 40 |
