GZ + WKŁADKA REDUKCYJNA L=80 / L=120

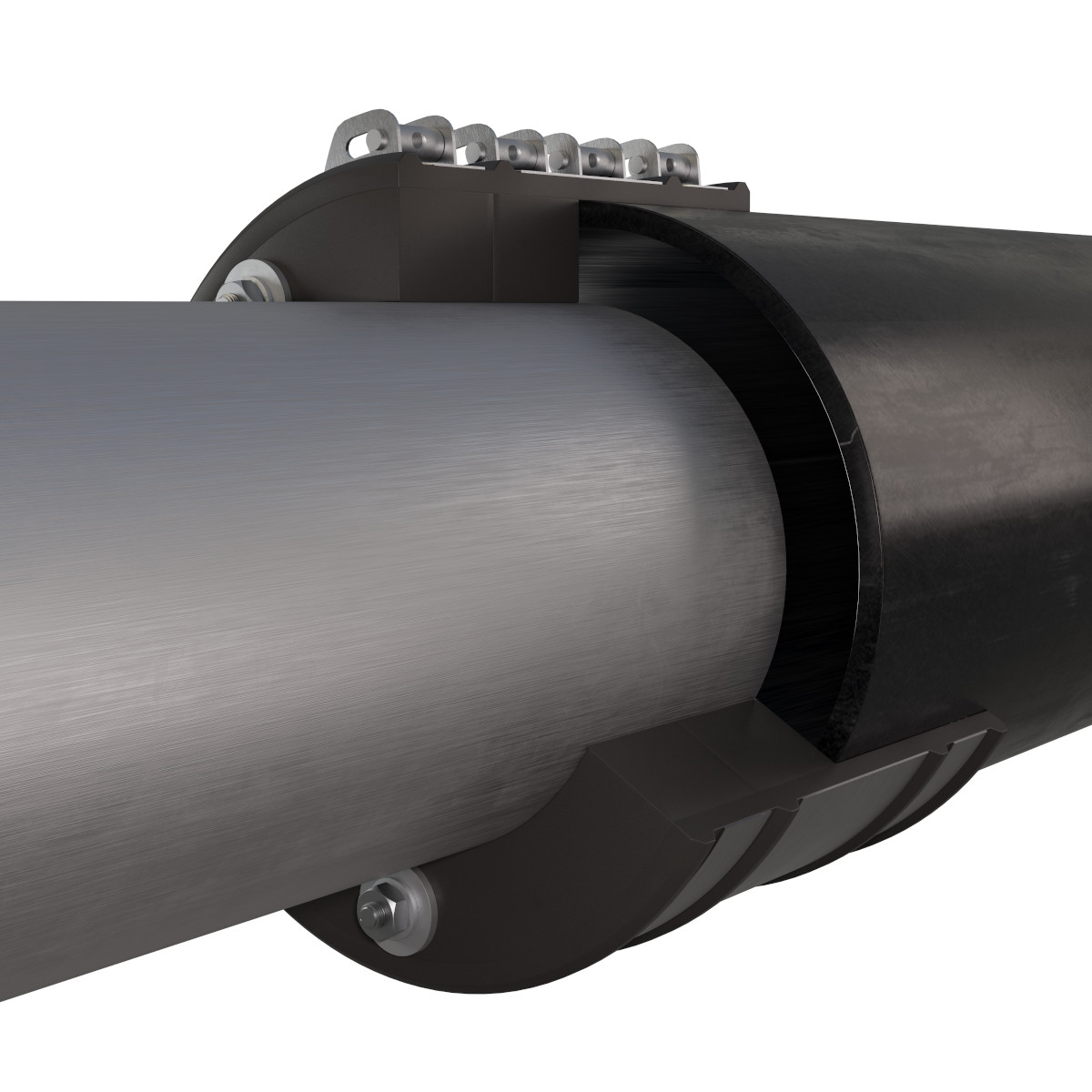

Łącznik adaptacyjny typu „GZ + WKŁADKA REDUKCYJNA L=80 / L=120” przeznaczony jest do wykonania bezciśnieniowego osiowego połączenia dwóch rur o różnych średnicach nie wyposażonych w kielichy lub inne dedykowane systemy łączenia. Dzięki wkładce redukcyjnej o szerokości 80 lub 120 mm wykonanej pod konkretny przypadek można połączyć rury o dowolnych średnicach, ułożonych względem siebie nie osiowo, jak i zlicowane względem siebie. Łączone rury nie muszą być wykonane z tego samego materiału. Nadaje się do łączenia rur wykonanych z kamionki, PCV, PE, betonu, żeliwa jaki i kanalizacji sanitarnej, deszczowej o średnicach opisanych w tabeli.
Zastosowanie
Przeznaczenie:
- do bezciśnieniowego wodoszczelnego i/lub gazoszczelnego łączenia rur, o różnych średnicach dla których, standardowe rozwiązania nie mogą być stosowane.
Rodzaje rur:
- wszystkie gładkościenne rodzaje rur, wykonane z dowolnego materiału o dowolnej grubości ścianki,
- łączone rury mogą być wykonane z różnych materiałów, mieć różną średnicę, mogą być ułożone nie osiowo względem siebie.
Stosowane w:
- bezciśnieniowych, grawitacyjnych sieciach kanalizacji deszczowej,
- bezciśnieniowych, grawitacyjnych sieciach kanalizacji komunalnej.
Cechy produktu
- Zakres średnic: ⌀201 mm ÷ ⌀2640 mm
- Ciśnienie robocze: 0,025 MPa
- Temperatura pracy:
- EPDM (-30°C ÷ +100°C)
- NBR (-35°C ÷ +125°C)
JAK ZAMAWIAĆ
Aby poprawnie zamówić (dobrać) uszczelnienie należy podać następujące informacje:
- średnice zewnętrzne łączonych rur [mm]
- ułożenie rur względem siebie
- materiał wykonania
- wyrób wykonywany na zamówienie (zalecamy kontakt z przedstawicielem firmy)
Dokumenty
Do produktu dostępne są następujące dokumenty dopuszczające do obrotu:
- Krajowa_Ocena_Techniczna_ITB-KOT-2017.0023_wydanie_2
- KDWU WZÓR – łącznik adaptacyjny GZ 2-2022 09.05.2022
- Atest materiałowy (na etapie składania zamówienia)
Materiały
WYKONANIE STANDARDOWE:
- Uszczelnienie: guma EPDM
- Elementy stalowe: stal 1.4307
- Śruby: A2
DOSTĘPNE MATERIAŁY:
- Uszczelnienie: guma EPDM, NBR
- Elementy stalowe: stal 1.4307, 1.4404
- Śruby: A2, A4
Tabela wymiarowa
| Symbol | Zakres średnic D1[mm] | Długość złącza L [mm] | Standardowa szerokość wkładki redukcyjnej [mm] | Opcjonalna szerokość wkładki redukcyjnej [mm] |
|---|---|---|---|---|
| GZ 220 | ⌀201 ÷ ⌀220 | 180 | 40 | 80 |
| GZ 240 | ⌀221 ÷ ⌀235 | 180 | 40 | 80 |
| GZ 250 | ⌀236 ÷ ⌀247 | 180 | 40 | 80 |
| GZ 260 | ⌀248 ÷ ⌀265 | 180 | 40 | 80 |
| GZ 280 | ⌀266 ÷ ⌀290 | 180 | 40 | 80 |
| GZ 310 | ⌀291 ÷ ⌀315 | 200 | 40 | 80 |
| GZ 330 | ⌀316 ÷ ⌀340 | 200 | 40 | 80 |
| GZ 360 | ⌀341 ÷ ⌀365 | 200 | 40 | 80 |
| GZ 380 | ⌀366 ÷ ⌀395 | 200 | 40 | 80 |
| GZ 450 L=250 | ⌀396 ÷ ⌀480 | 250 | 80 | 120 |
| GZ 450 L=400 | ⌀396 ÷ ⌀480 | 400 | 120 | - |
| GZ 500 L=250 | ⌀481 ÷ ⌀720 | 250 | 80 | 120 |
| GZ 500 L=400 | ⌀481 ÷ ⌀720 | 400 | 120 | - |
| GZ 750 L=250 | ⌀721 ÷ ⌀960 | 250 | 80 | 120 |
| GZ 750 L=400 | ⌀721 ÷ ⌀960 | 400 | 120 | - |
| GZ 1000 L=250 | ⌀961 ÷ ⌀1200 | 250 | 80 | 120 |
| GZ 1000 L=400 | ⌀961 ÷ ⌀1200 | 400 | 120 | - |
| GZ 1250 L=400 | ⌀1201 ÷ ⌀1440 | 400 | 120 | - |
| GZ 1500 L=400 | ⌀1441 ÷ ⌀1680 | 400 | 120 | - |
| GZ 1750 L=400 | ⌀1681 ÷ ⌀1920 | 400 | 120 | - |
| GZ 2000 L=400 | ⌀1921 ÷ ⌀2160 | 400 | 120 | - |
| GZ 2250 L=400 | ⌀2161 ÷⌀ 2400 | 400 | 120 | - |
| GZ 2500 L=400 | ⌀2401 ÷ ⌀2640 | 400 | 120 | - |
